BHP内啮合摆线转子泵
产品详情

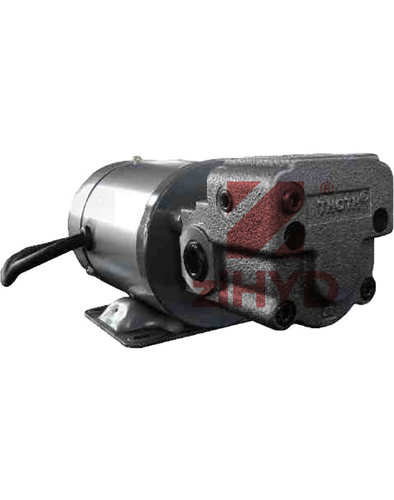

BHP内啮合摆线转子泵


摆线转子泵是一种特殊齿形的内啮合齿轮泵,又称摆线内啮合齿轮泵,它具有尺寸紧凑、结构简单、运转平稳、噪声小和良好的高速性能等优点,被广泛的应用于化工、机械、食品、纺织等行业的液压系统中。


液压原理图

图示为摆线转子泵的工作原理简图,工作过程中,内、外转子绕各自的中心01. 02作定轴转动,齿廓啮合能使内外转子间形成容积不断变化的封闭容腔,从而达到吸油、排油的目的。普通摆线泵中,各齿所形成的空间是互相封闭的,如图中A腔与B腔被啮合点隔开,随着转动的继续,A, B腔的空间增大,外部液体由于空间内的负压而进入空腔内,完成吸油过程。但本产品此处的A, B腔互相封闭不是吸油过程能否实现的必要条件,因为A, B腔实际上是通过吸油槽处于接通状态,转动过程中要封闭的空间是吸油槽和排油槽(图中虚线所示)。因此,只要保证吸油空间和排油空间不断变化,并使吸油槽和排油槽之间密封,就可以顺利实现液压泵的排吸油功能。


● 性能特点


*摆线内啮合齿轮泵与渐开线外啮合齿轮泵相比,具有结构紧凑、零件少、噪声低、流量脉动小、自吸性能好、适应于高速场合等优点。

*与内啮合渐开线齿轮泵相比,又具有排量大,结构简单等特点。


● 技术参数
